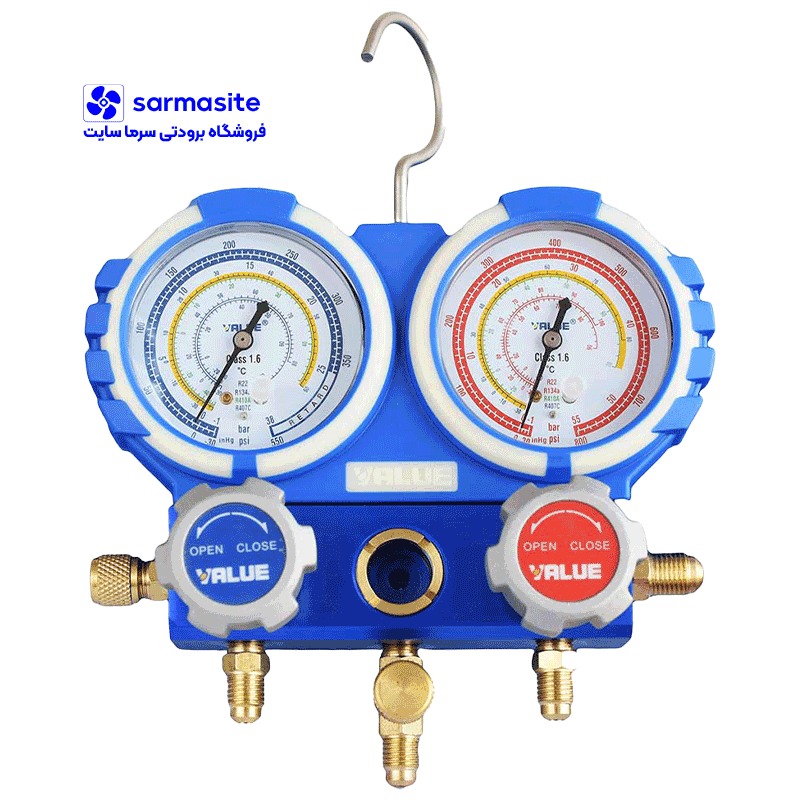

گیج منیفولد دوقلوی ولیو مدل VMG2-R410A-B

گیج منیفولد R410A مدل VMG-2-R410A-B برند (ولیو) والو VALUE

گیج منیفولد گاز R410A مدل VMG-2-R410A-B برند ولیو ، یکی از پرطرفدارترین و پرفروش ترین گیج های منیفولد بازار در میان استادکاران و تکنسینهای تهویه و تبرید می باشد،همانگونه که در نام این مدل نیز ذکر شده است برند ولیو عمده کاربرد این گیج منیفولد را برای گاز پرکاربرد R410 طراحی کرده است (توجه: گاز R410  نسبت به R22  گاز نسل جدیدتری بوده و از راندمان و عملکرد بهتری برخوردار است) ، لذا هدف ولیو از طراحی گیج منیفولد مدل VMG-2-R410A-B ،بیشتر گیجی بوده که علاوه بر گازهای R22 و R134 گاز مبرد R410 را نیز پوشش دهد بنابراین با این مدل گیج، دست استادکاران برودتی برای تعمیر و سرویس انواع کولرهای گازی سازگار با گازهای مبرد R410 , R22 باز خواهد بود.

همچنین گیج منیفولد مدل VMG-2-R410A-B علاوه بر دو مبرد مذکور در عین حال گاز پرکاربرد R134 را نیز پوشش می دهد، که این قابلیت دوباره وسعت عمل استادکار برودتی را برای سرویس و تعمیرات کولرهای ماشین و یخچالها را نیز گسترتر می کند.

گیج منیفولد ولیو مدل VMG-2-R410A-B با مدل VMG-2-R22A-B  چه فرقی دارد؟

با نگاه به دو گیج پرطرفدار سری VMG ولیو متوجه می شویم که این دو گیج در ظاهر، با هم تفاوتی ندارند ولی از آنجاییکه سیستم‌ها و کولر های سازگار با گاز مبرد  R-410A با توجه به ساختار مولکولی و خصوصیات شیمیایی گاز R410 در فشارهای بالاتری نسبت به R-22 کار می‌کنند.بنابراین طبیعی است که گیج منیفولدی که به سیستم با گاز 410 متصل می شود بایستی هم اتصالاتش ، هم شیلنگ هایش و هم اینکه خود گیج منیفولد از لحاظ استاندارد و ایمنی قابلیت تحمل فشار بالای گاز R410 را داشته باشند. به عنوان مثال، برای ایجاد دمای تبخیر حدود 4.4(°C)  در اواپراتور و دمای تقطیر حدود 46 (°C) سانتی گراد در کندانسور، در سیستم R-22 فشار ساکشن و دیسشارژ به‌ترتیب 68 psi و 242 psi خواهند بود، درحالیکه در سیستم R-410A برای دماهای مذکور این مقادیر 119 psi و 391 psi هستند

لذا در همین راستا،بایستی توجه داشته باشیم که سایز اتصالات شیرهای سرویس مربوط به کولر ها و سیستم های سازگار با (R410) سایز 5/16” (7.94 میلیمتر است ) می باشد و برای سیستمهای R22 این سایز 1/4” اینچ (6.35 میلیمتر است ) می باشد. همچنین این اختلاف سایز در طراحی به استاد کار این امکان را فراهم می آورد که همیشه یک تفاوتی بین این دو سیستم 410 و 22 ای وجود داشته باشد و اگر حتی به اشتباه قصد اتصال گیج منیفولد سازگار با R22 به کولر R410 ای و به العکس را داشته باشد،عملا به دلیل اختلاف سایز، این امر امکان پذیر نخواهد بود.شایان ذکر است که این دو گاز به دلیل تفاوت فشار و نوع روغن کمپرسورشان نباید به اشتباه با هم جایگزین و یا ترکیب شوند.

اقلام همراه و سایر مشخصات گیج منیفولد دوقلوی ولیو مدل VMG-2-R410A-B :

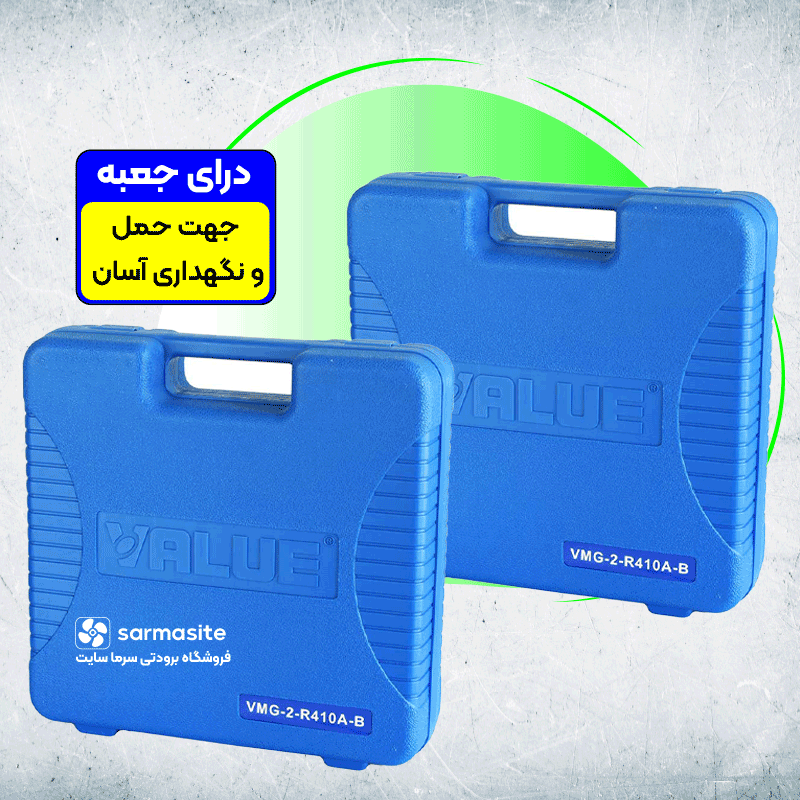

جعبه حمل  ونگهداری گیج منیفولد: این گیج کارآمد و خوشدست درون یک جعبه پلاستیکی مستکم و با کیفیت قرار دارد که کلیه متعلقات و اقلام همراه گیج منیفولد را در دل خود جای داده و نقش قابل توجهی را در راستای حمل و نگهداری و طول عمر گیج ایفا می کند.

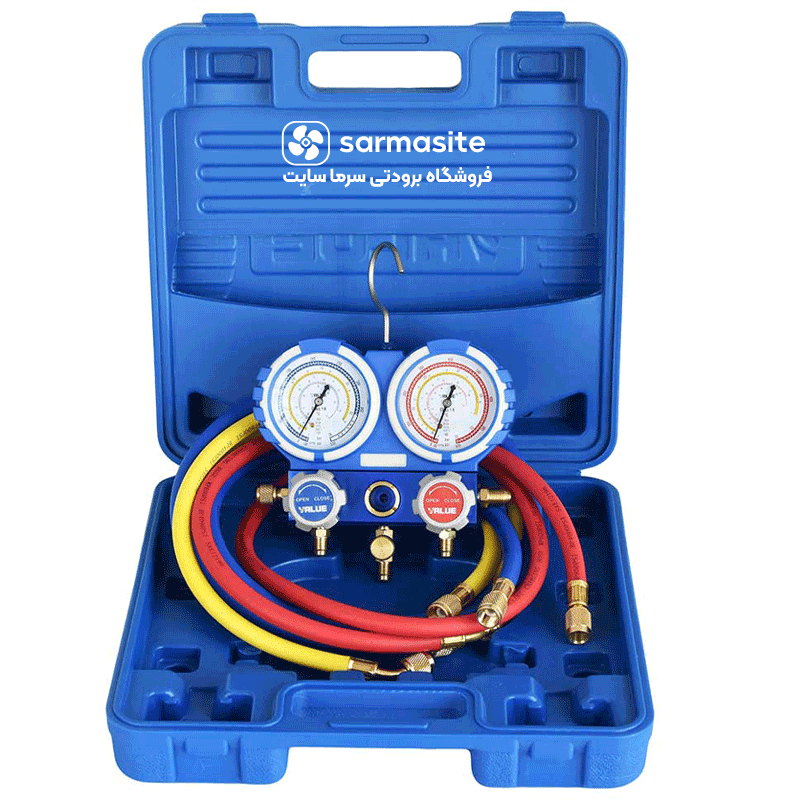

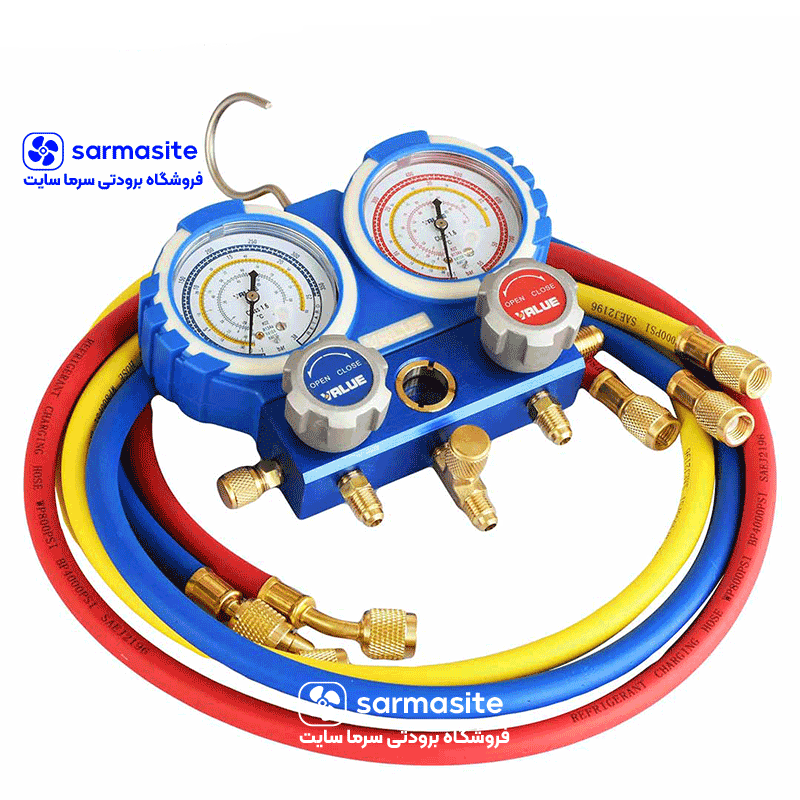

شیلنگهایی که در جعبه گیج VMG-2-R410A-B وجود دراند: این گیج منیفولد با کیفیت به همراه خود طبق استاندارد، دارای سه عدد شیلنگ آبی ، قرمز و زرد رنگ می باشد

طول شیلنگ ها : 120 سانتی متر

فشاری کاری شیلنگ ها (Working/operation pressure): 800 psi

فشار ترکیدن / انفجار شیلنگ ها (Burst Pressure): 4000 psi

سایز اتصال شیلنگها : " 5/16 اینچ معادل با 7.94 میلیمتر

( توجه داشته باشید که در این مدل گیج منیفولد ، شیلنگ های قرمز و آبی ، یک سمتشان

با سایز " 5/16 اینچ است و سمت دیگرشان با سایز  " 1/4 می باشد، به بیانی دیگر یکی از سمت‌ها که سر خمیده دارد و به شیر سرویس کولر متصل می شود " 5/16 اینچ است و سمت دیگر شیلنگ که صاف است و به پورت منیفولد گیج متصل می شود دارای سایز " 1/4 اینچ می باشد

 همچنین شیلنگ زرد این گیج هر دو سرش " 1/4 اینچ می باشد )

شایان ذکر است که شیلنگ زرد ،به شیر های سرویس کولر گازی متصل نمی شود ، بنابراین نیازی نیست که سایز اتصال این شیلنگ " 5/16 اینچ باشد :

شیلنگ زرد یا به پمپ وکیوم وصل می شود و یا به کپسول مبرد جهت شارژ گاز و یا دستگاه ریکاوری ، هر سه این تجهیزات طبق استاندارد بین المللی حداقل دارای یک اتصال با سایز " 1/4 اینچ می باشند.

نکته: قابل ذکر است که دو تا از شیلنگهای قرمز و آبی گیج منیفولد مدل VMG-2-R410A-B سایز اتصالاتشان 5/16” اینچ (7.94 میلیمتر است ) لذا این گیج جهت اتصال به کولر ها یا سیستم های برودتی سازگار با گاز R22 نیاز به دو عدد تبدیل گاز 410 به R22 (تبدیل 5/16” به 1/4” اینچ) را دارا می باشد که این دو تبدیل داخل جعبه وجزو اقلام همراه گیج مدل VMG-2-R410A-B می باشد

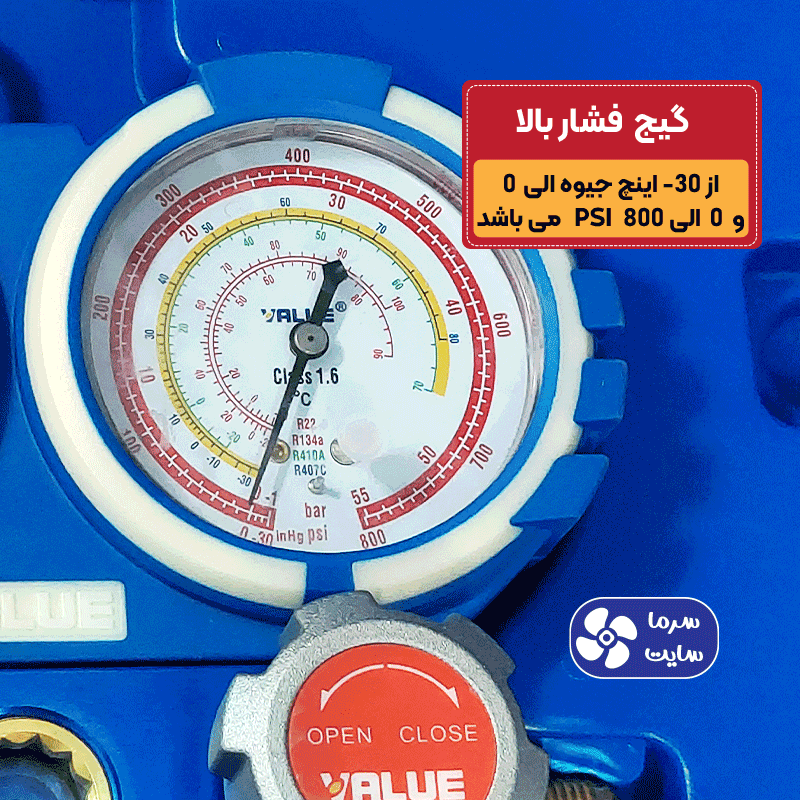

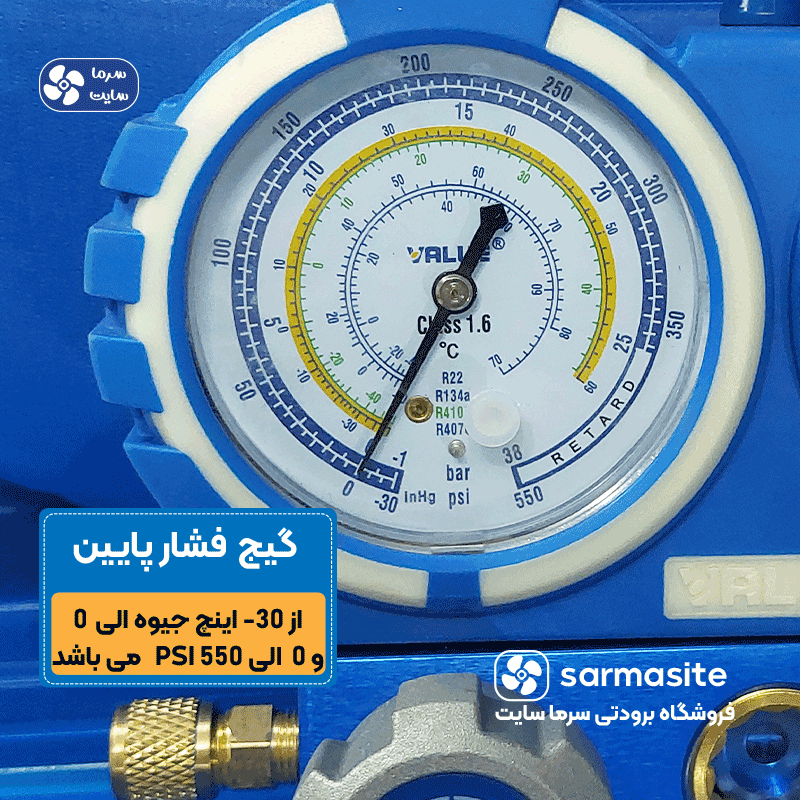

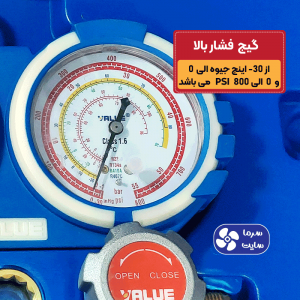

 درجه بندی فشار ساعت های گیج منیفولد R410:این گیج فشار کولر گازی ، از دو بخش کم فشار (ساعت گیج آبی رنگ) و بخش پرفشار (ساعت گیج قرمز رنگ) تشکیل شده است، قسمت کم فشار این گیج منیفولد می‌تواند تا 550 PSI و قسمت پر فشار آن حداکثر تا 800 PSI را نمایش دهد. همچنین گیج مذکور برای انجام عملیات وکیوم نیز، هم در قسمت ساعت گیج فشار پایین و هم در قسمت ساعت گیج فشار بالای خود می‌تواند فشار خلاء را از inHG - 30 الی inHG 0 (اینچ جیوه ) نمایش دهد.

کاربرد گیج منیفولد ولیو مدل VMG-2-R410A-B : از این گیج می‌توان برای شارژ گاز،انجام عملیات وکیوم ، نشت یابی ، عیب یابی و مشاهده فشار گاز مبرد کولرهای گازی  سازگار با R22 , R410، کولر ماشین،انواع یخچال و سایر  سیستم‌های تهویه مطبوع مورد استفاده قرار داد. واحد های سنجش فشار این محصول BAR ،PSI و INHG می باشند.

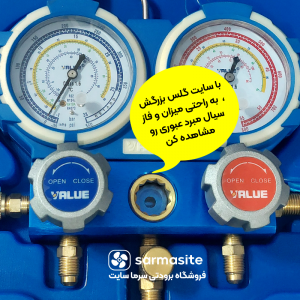

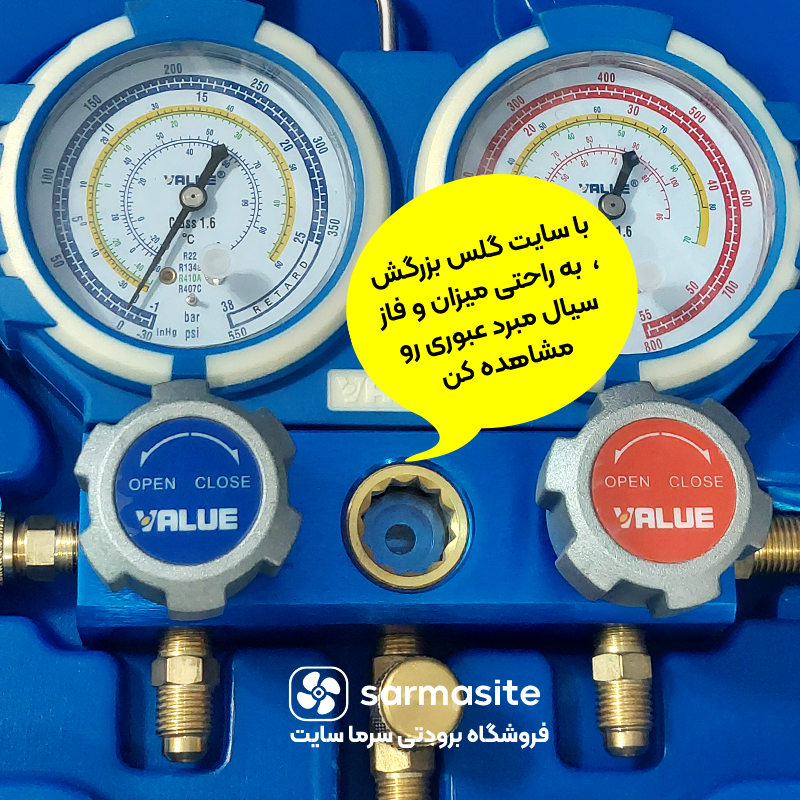

دارای سایت گلس بزرگ:این گیج دارای سایت گلس بزرگ بر روی بخش منیفولد خود می باشد که به استادکار برودتی این امکان را فراهم می کند تا به راحتی میزان و فاز سیال مبرد عبوری از سایت گلس را مشاهده نماید.

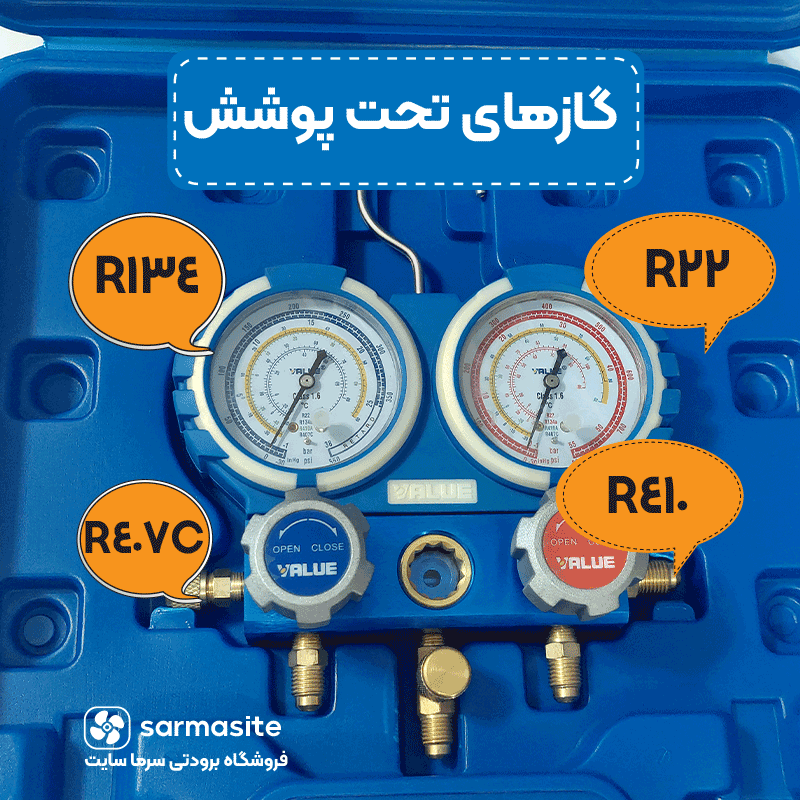

وجود اطلاعات دمایی مبردها بر روی صفحه ساعت گیج : بر روی صفحات ساعت این گیج برای هر چهار تا گاز مبرد R410,R22,R134,R407،در هر فشاری دمای متناظرشان درج شده است که به استاد کار و تکنسین برودتی این امکان را فراهم می کند تا به راحتی با خواندن فشار مبرد، دمای متناظرش را نیز پیدا کرده و برای محاسبه سوپرهیت و سابکول استفاده نماید و بنابراین نیازی نیست که دنبال جداول فشار و دمای مبردها بگردد.

برای خرید گیج منیفولد R410 ولیو مدل  VMG-2-R410A-B کافی است از طریق همین صفحه سفارش خود را ثبت نمایید تا محصول مورد نظر را با بهترین قیمت و کیفیت در کمترین زمان ممکن دریافت نمایید
